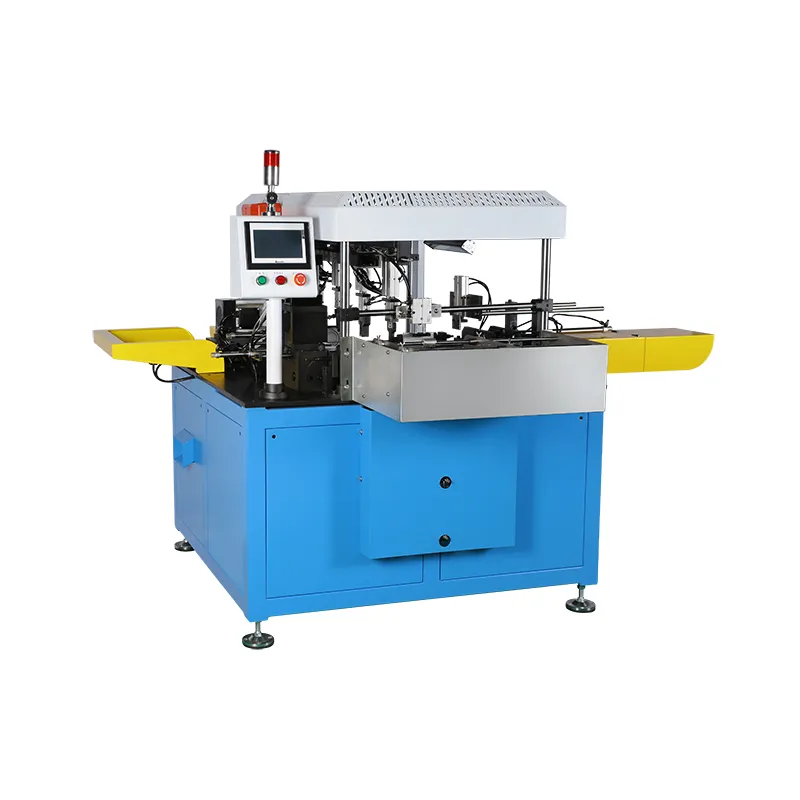

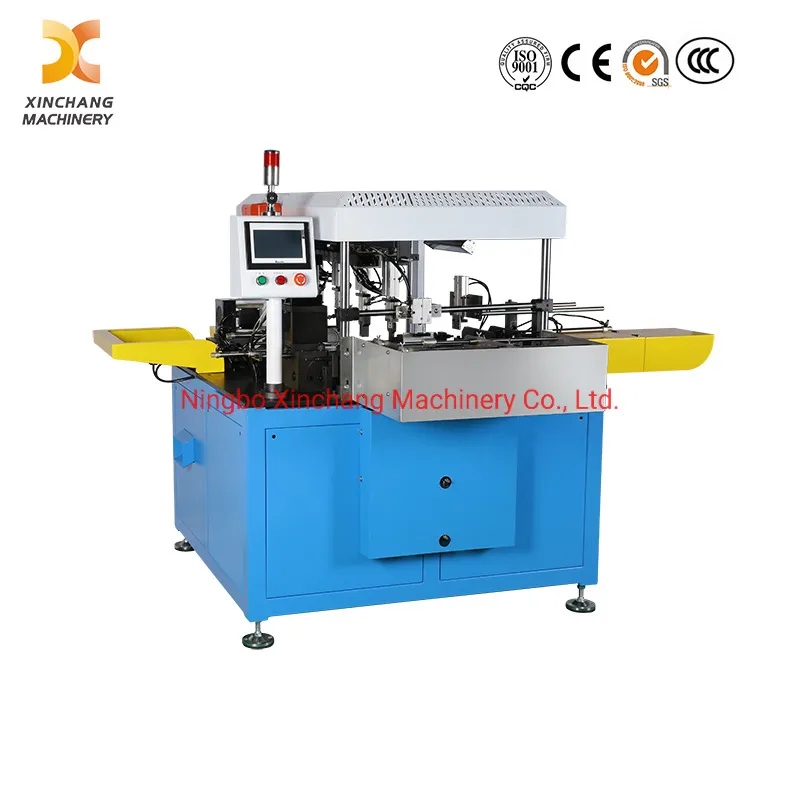

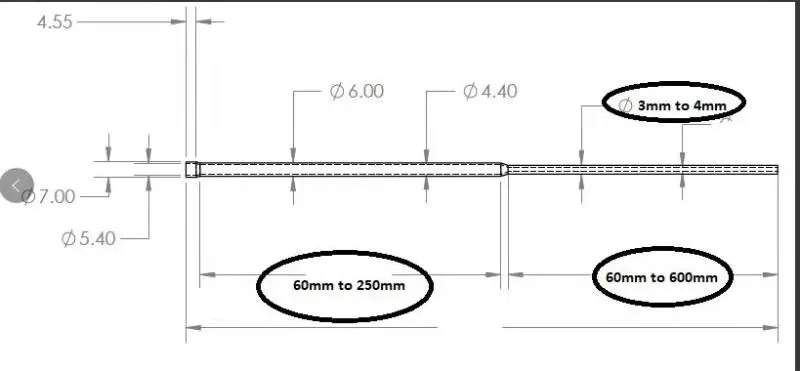

Модел: ХЗ0806
(А), Опис структуре и функције машине
Ова интегрисана јединица за обраду еволуира на основу основног дизајна аутоматске машине за извлачење цеви, а састоји се од аутоматског уређаја за утовар и истовар, механичке руке за хватање, уређаја за цртање, уређаја за позиционирање, јединице за сечење тестере, ваздушног, хидрауличког и контролног система.
Аутоматски уређај за утовар и истовар: постоји У резервоар. Оператер прво убацује цеви у резервоар, максимално 300 комада једном. утовар и истовар врши Тхе цилиндер анд Мецханицал Арм.

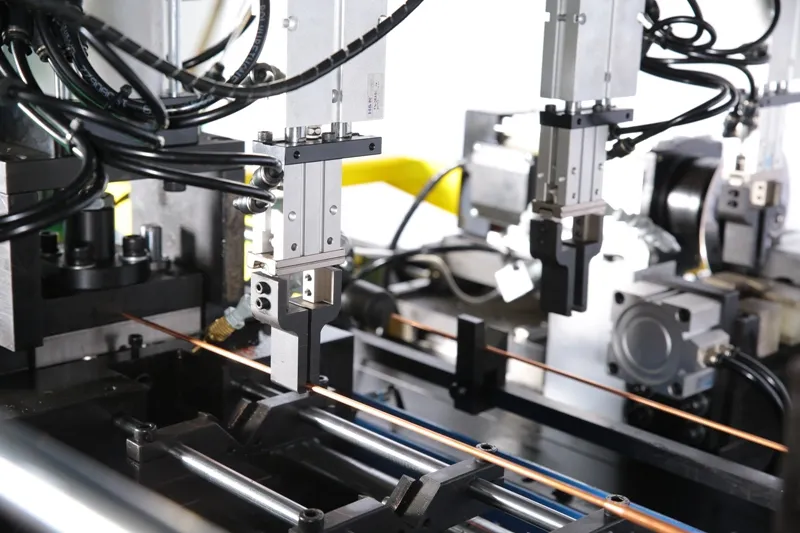

Покретна механичка рука: постоје 4 јединице механичке руке за хватање цеви у следећу станицу.
Уређај за извлачење цеви: као део за обраду језгра ове ЦНЦ опреме за цртање бакарних цеви, састоји се од пнеуматске јединице за стезање, хидрауличке јединице за извлачење цеви, калупа за извлачење, шипки за вођење, линеарних лежајева, јединице за плутајуће позиционирање, цилиндара за унос и излаз.

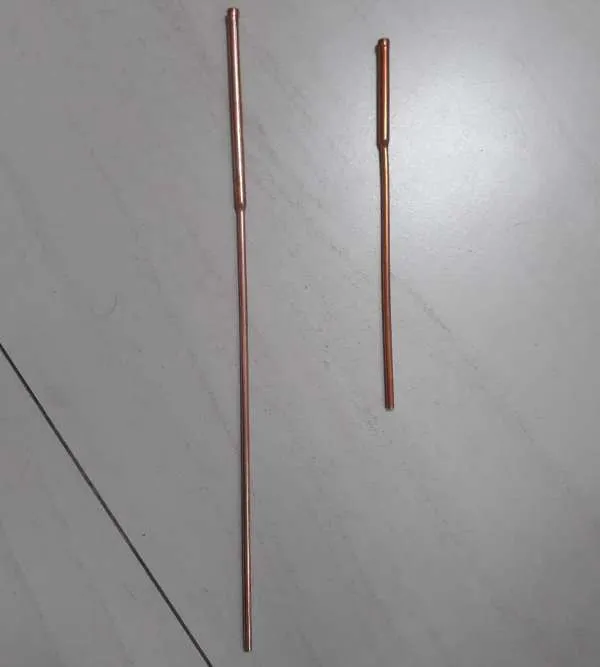

Уређај за позиционирање: јер ће се цев продужити и пречник ће бити мањи након извлачења, тако да морамо да поново позиционирамо на овој станици. Станица је постављена са подупирачем и утичним цилиндрима, В блоком који се може подесити горе-доле, напред и назад.
Јединица за сечење тестере: Састоји се од учвршћења, мотора за сечење и линеарне водилице, може се померати лево и десно и гура се цилиндром. Такође је постављен са клизном шином (клизна шина) и подесивим вијчаним шипкама, тако да можемо да га подесимо.
Делови машина у различитим јединицама ће бити урађени неопходним површинским третманом као што су галванизација, црни премаз, гашење, карбуризација итд. према стварним потребама како би се задовољили захтеви за чврстоћу и површину.
Као надограђени дериват конвенционалне машине за извлачење цеви за више станица, електрични управљачки ормар машине је инсталиран са стране тела, врата су двоструко отвореног типа, тако да је лакше проверити. Тип контроле је ПЛЦ+ ХМИ, са заштитном функцијом од преоптерећења.
