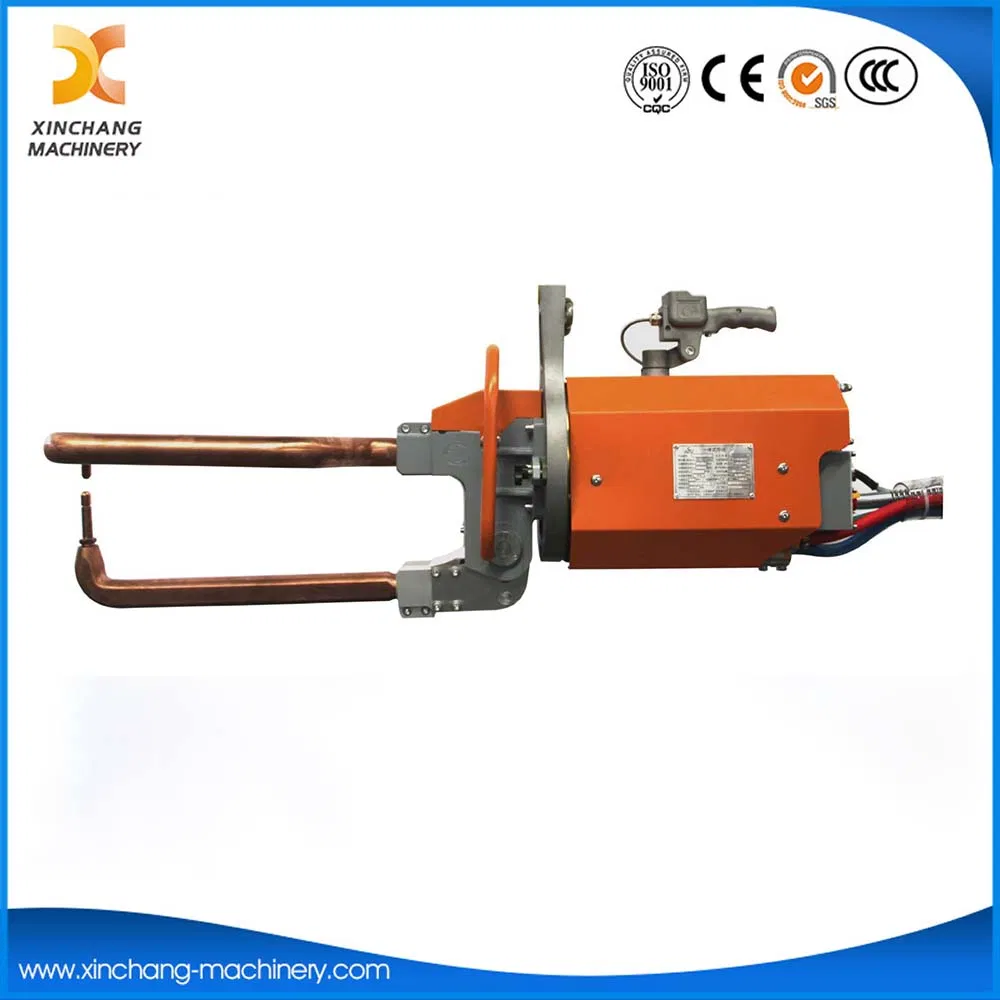

Интегрисани висећи робот за заваривање пиштоља , за роботски систем заваривања и робот за тачкасто заваривање , има лагани реп, стабилан притисак у цилиндру, малу величину и малу тежину. Са трансформатором фреквенције снаге, одговара радним станицама са сложеним положајима и великим обртом клијешта за заваривање. Његов ограничени притисак и снага заваривања (због мале величине) чине га идеалним за заваривање танких плоча.
1. Високоефикасна машина за заваривање отпора.
2. Једноставан за инсталацију и једноставан за руковање, штеди енергију.
3. Спретна и ротирајућа употреба од 360°.
4. Мала, лагана, велика излазна снага.
5. Електрода и рука за заваривање су хлађени водом.
6. Тело пиштоља је ливено од специјалног алуминијума.
7. Рука електроде је направљена од легуре бакра са добром чврстоћом на савијање, високом проводљивошћу.
8. Висока стопа производње.
| Item/models |
Unit |
DN2-35X |
DN2-35C |
DN2-45X |
DN2-45C |
DN2-65X |
DN2-65C |
| power at 50% |
KVA |
35 |
35 |
45 |
45 |
65 |
65 |
| Maximum short circuit current |
KVA |
15 |
15 |
16 |
16 |
46 |
46 |
| Secondary unload voltage |
V |
5.7 |
5.7 |
6.3 |
6.3 |
8 |
8 |
| Voltage at 50Hz/60Hz |
V |
380 |
380 |
380 |
380 |
380 |
380 |
| Distance between the arms |
MM |
120-280
|
100 |
120-330 |
100 |
160-430 |
100 |
| Max.strength at electrodes |
N |
3500 |
3500 |
3500 |
3500 |
3500 |
3500 |
| Working stroke |
MM |
15-45 |
15-25 |
15-45 |
15-25 |
15-45 |
15-25 |
| Max.stroke |
MM |
50-120 |
60/100/140 |
50-120 |
60/100/140 |
50-120 |
60/100/140 |
| Arm length |
MM |
240-600 |
200-500 |
300-800 |
200-500 |
400-1100 |
200-500 |
| Compressed Air supply |
MPA |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
| Max thickness of mild steel sheet with min.length s arm |
MM |
3+3 |
3+3 |
4+4 |
4+4 |
5+5 |
5+5 |
| With 500mm arms |
MM |
2+2 |
2+2 |
3+3 |
3+3 |
3+3 |
3+3 |
| With maximum length arms |
MM |
1.2+1.2 |
1.2+1.2 |
2+2 |
1.8+1.8 |
2.0+2.0 |
2.0+2.0 |
| Cross wire maximum |
MM |
14+14 |
14+14 |
16+16 |
16+16 |
20+20 |
20+20 |
| Cooling water pressure drop |
MPA |
0.05 |
0.05 |
0.05 |
0.05 |
0.05 |
0.05 |
| Cooling water flow |
l/MIN |
12 |
12 |
12 |
12 |
12 |
12 |
